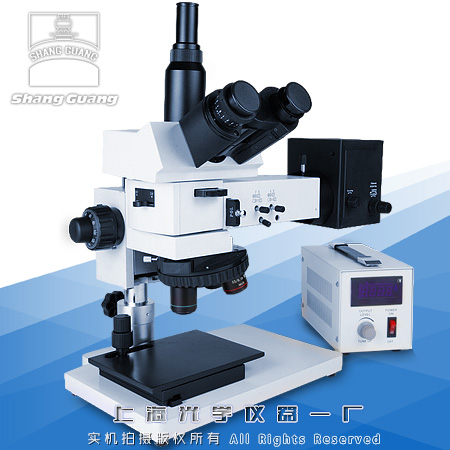

7XB-PC大平臺檢測顯微鏡

??7XB-PC大平臺檢測顯微鏡是專為IT行業大面積集成電路，對硅片、電路基板、裂縫探究、精密模具的監測分析，晶片的質量檢測而設計開發制造的，主體為正置式，三目鏡筒，比傳統的顯微鏡更適合于觀察。適用于電子、機械、化工、科研、院校等部門，以及金相技術檢驗、失效分析等。

產品特點

1.WF10X/Φ22mm大視野目鏡，無限遠系統平場金相物鏡

2.超大型載物臺，樣品可以大范圍的快慢速移動，擴大檢測領域的使用范圍

3.可供IT行業大面積集成電路、晶片的觀察和檢測，鏡體機構舒適穩重、操作方式輕松快捷。

4.粗微調低位前置操作，適合長時間輕松工作不疲勞。

三、技術規格

1.光學系統：無限遠光學系統

2.觀察頭：鉸鏈式三目頭，30°傾斜，瞳距調節53-75mm

3.超大視野目鏡：WF10X/22

4.無限遠平場消色差物鏡

放大倍數	數值孔徑	工作距離	備注
5×	0.12	26.10	標配
10×	0.25	20.20
20×	0.40	8.80
50×	0.70	3.68
80×	0.80	1.25
100×.干	0.80	2.0	選購

5. 物鏡轉換器：五孔（內向式滾珠內定位）

6.調焦機構：粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:0.7μm

7. 載物臺：載物臺面積 280×270mm，移動范圍 205×205mm

8.照明：6V30W 鹵素?zé)?亮度連續可調

9.濾色鏡：藍色、黃色、綠色、磨砂玻璃片

10.適配鏡：直徑：59mm,放大倍率：0.5倍  ，內調焦距：0～3mm  調焦后可鎖緊

11.顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS芯片；像素:2.4x2.4(μm);FPS/分辨率：5.5@3072 x1728，35@1280x720；G光靈敏度：0.15mv-425mv;曝光時間:0.105ms~15s；光譜響應范圍：380-650nm(有紅外截止濾光片情況下)；掃描方式:逐行掃描；快門:電子快門；數據接口:USB3.0；白平衡:ROI 白平衡/手動調整。

12.軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、配置清單

1. 檢查顯微鏡/1臺

2. 大視野目鏡10×/1對

3. 物鏡5×、10×、20×、50×、80×/各1只

5. 適配鏡0.5×/1只

6. 顯微鏡工業相機YH-5001/1套

7. 校準尺0.01mm/1片

8. 產品合格證、保修卡及說明書/1份
